DG型車輛用液壓缸介紹

DG型車輛用液壓缸耳環連接

DG型車輛用液壓缸鉸軸連接

DG型車輛用液壓缸法蘭連接

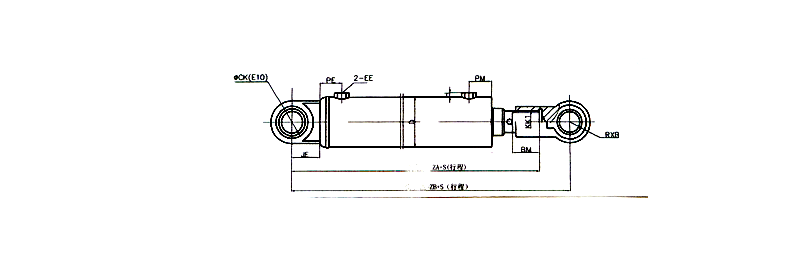

DG型車輛用液壓缸耳環連接


表2-1

缸徑\代號	D	EE	KK1	BM	CK	R×B	ZA	ZB	PM	H	JE	PE
40	60	M18×1.5	M20×1.5	20	16	20×22	225	255	52	15	27	32
50	70	M22×1.5	M24×1.5	25	20	25×28	242	277			32	34
63	83		M30×2	40	32	30×40	260	300	59		35	39
80	102		M42×2	56	40	35×50	309	359	72		50
90	108			60	45	40×55	338	396	75			48
100	127	M27×2	M48×2	63	50	45×63	351	414	78	20	60	42
110	140		M56×2	75	55	50×75	390	458	85		65	55
125	152		M64×3	85	63	55×80	420	493	90		70	63
140	168	M33×2	M72×3		65	57×80	450	525	95	25	80	65
150	180		M80×3	95	70	62×80	475	555	100			75
160	194				80	70×85	500	588	103		90	77
180	219	M42×2	M90×3	106	90	80×95	554	654	108		105	85
200	245		M100×3	112	100	90×105	594	704	118		110	95
220	273	M48×2	M110×3		110	100×105	650	770	122	30		105
250	299		M125×3	125	120	110×110	720	850	150		120	125
280	325	M52×2	M140×4	140	130	120×120	810	950	173	40	130
320	377		M160×4	160	140	130×130	900	1050	195		135	147

注：1.用戶所需行程大于300mm時，要適當增加導向長度，即ZA、ZB尺寸需加長具體數值根據用戶使用情況雙方商定。
　　 2.表中尺寸代碼對所有安裝尺寸代號通用。
